DDR5 PCB (Printed Circuit Board) คือ แผ่นวงจรพิมพ์ที่ออกแบบมาเพื่อรองรับแรมมาตรฐาน DDR5 (Double Data Rate 5) ซึ่งเป็นเทคโนโลยีหน่วยความจำยุคใหม่ โดยมีความแตกต่างจาก PCB ของแรมรุ่นก่อนหน้า (DDR4) อย่างมากในเชิงวิศวกรรมและการจัดการพลังงาน
DDR5 (Double Data Rate 5) คือแรม (RAM) มาตรฐานใหม่ล่าสุดของระบบคอมพิวเตอร์ที่พัฒนาต่อจาก DDR4 โดยมีความเร็วในการโอนถ่ายข้อมูลสูงกว่า เริ่มต้นที่ 4800 MHz และประหยัดพลังงานมากกว่า (1.1V) ให้แบนด์วิดท์มากกว่า 2 เท่า มาพร้อมชิปจัดการพลังงานในตัว (PMIC) ช่วยให้การประมวลผลสูงทำให้ไหลลื่นยิ่งขึ้น
สำหรับกระบวนการผลิต PCB ของหน่วยความจำ DDR5 นั้นมีความซับซ้อนและท้าทายกว่า PCB ทั่วไปอย่างมาก โดยมีจุดที่แตกต่างและสำคัญดังนี้ครับ:
1. การออกแบบและการจัดวาง (Layout Design): Signal Integrity: เนื่องจาก DDR5 ทำงานที่ความเร็วสูงมาก (เริ่มต้นที่ 4800MT/s ไปจนถึง 8000+ MT/s) การออกแบบ Layout ของ PCB ต้องให้ความสำคัญอย่างยิ่งกับการรักษาสัญญาณ (Signal Integrity) เพื่อลดสัญญาณรบกวน (Noise) และการสูญเสียสัญญาณ (Signal Loss) ในเส้นทองแดงที่เชื่อมต่อระหว่างชิปหน่วยความจำ (DRAM) และตัวควบคุม (Memory Controller)
Crosstalk: ระยะห่างระหว่างเส้นทองแดง (Trace Width) และช่องว่างระหว่างเส้นทองแดง (Spacing) ต้องได้รับการคำนวณอย่างละเอียด เพื่อป้องกัน Crosstalk (การรบกวนของสัญญาณระหว่างเส้น)
Trace Length Matching: ความยาวของเส้นทองแดงที่ส่งสัญญาณไปยังชิป DRAM แต่ละตัวในแต่ละช่องทางต้องมีความยาวเท่ากันหรือใกล้เคียงกันมาก เพื่อให้สัญญาณเดินทางถึงจุดหมายพร้อมกัน (Matching Length)
2. วัสดุ PCB (Substrate Material): ต้องใช้วัสดุ PCB ที่มีความสูญเสียสัญญาณต่ำ (Low-Loss Material) เช่น FR-4 เกรดสูง หรือวัสดุกลุ่ม Fluoropolymers เพื่อให้สัญญาณสามารถเดินทางผ่าน PCB ได้อย่างราบรื่น ลดการสูญเสียในย่านความถี่สูง
ความหนาของ PCB (Board Thickness): การเลือกความหนาของ PCB ที่เหมาะสมมีผลต่อ Impedance (ความต้านทานไฟฟ้า) ของเส้นทองแดง ซึ่งจำเป็นต้องปรับ Impedance ให้ตรงกับตัวควบคุมเพื่อประสิทธิภาพที่ดีที่สุด
3. จำนวน Layer: Layer Count: เพื่อรองรับการออกแบบ Layout ที่ซับซ้อนและการเดินเส้นสัญญาณที่ซาบซึ้ง (Dense Routing) PCB สำหรับ DDR5 อาจต้องการ Layer จำนวนมาก (โดยทั่วไปคือ 6 Layer ขึ้นไป) เพื่อจัดสรรพื้นที่สำหรับการเดินเส้นสัญญาณและการจ่ายไฟ

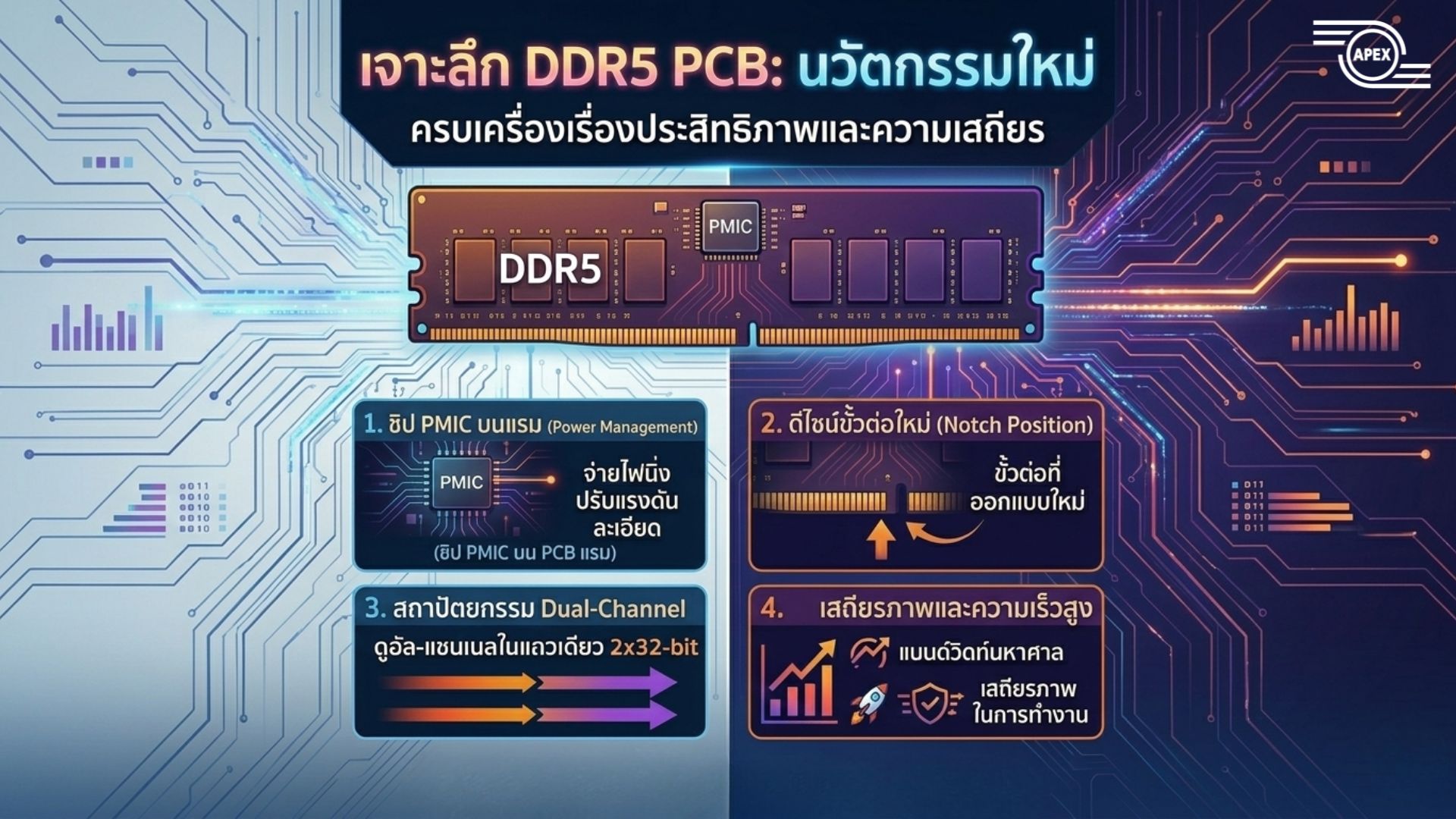

4. การจัดการพลังงาน (Power Management): PMIC (Power Management Integrated Circuit): แตกต่างจาก DDR4 ที่รับไฟจากเมนบอร์ดโดยตรง PCB ของ DDR5 จะมีชิป PMIC ติดตั้งอยู่บนตัวแรมโดยตรง เพื่อทำหน้าที่แปลงแรงดันไฟให้เหมาะสมสำหรับแต่ละชิป DRAM วิธีนี้ช่วยลดระยะทางของการส่งพลังงาน ลด Noise และช่วยให้การจ่ายไฟนิ่งขึ้น
Decoupling Capacitors: จำเป็นต้องมีการวาง Decoupling Capacitors (ตัวเก็บประจุแบบกรองกระแส) จำนวนมากในตำแหน่งที่เหมาะสมใกล้กับ PMIC และชิป DRAM เพื่อช่วยรักษาแรงดันไฟให้คงที่และลด Noise
5. ความเสถียร (On-die ECC): Error Correction Code (ECC): แม้ว่าการแก้ไขข้อผิดพลาด (ECC) จะเป็นหน้าที่หลักของตัวชิป DRAM เอง แต่การออกแบบ PCB ก็มีส่วนช่วยเสริมความเสถียรในการทำงานด้วยการออกแบบการจ่ายไฟและ Layout ที่ดี ซึ่งช่วยลดโอกาสเกิดข้อผิดพลาดในการรับส่งข้อมูล
6. สล็อต DIMM: Slot Design: รูปทรงและตำแหน่งรอยบาก (Notch Position) บน PCB ได้รับการออกแบบใหม่ เพื่อให้มั่นใจว่าแรม DDR5 จะใส่ได้เฉพาะในสล็อต DDR5 เท่านั้น ป้องกันการใส่แรมผิดประเภท
โดยสรุป การผลิต PCB สำหรับ DDR5 ต้องใช้เทคโนโลยีและกระบวนการผลิตขั้นสูง ทั้งในด้านการออกแบบ การเลือกใช้วัสดุ และการจัดการพลังงาน เพื่อให้สามารถตอบสนองต่อความต้องการด้านความเร็วและประสิทธิภาพของ DDR5 ได้อย่างเต็มที่
